RenriDecayPool放射性廢液衰變池在線監測系統

(瀏覽次數：8541)

關鍵字：RenriDecayPool 伽馬射線報警儀,伽馬射線報警儀,RenriDecayPool

     為了加強對放射性廢液排放的監督管理，保障人體健康，保護環境，根據《中華人民共和國放射性污染防治法》《電離輻射防護與輻射源安全基本標準》《 醫用放射性廢物的衛生防護管理》等相關法規與標準的要求，考慮人為操作失誤及放射性廢液錯誤排放后可能引發的嚴重環境危害，我們研發了本套放射性廢液衰變池在線監測系統來提高排放單位的輻射安全管理水平，輔助行政主管單位的監督工作。
      放射性廢液衰變池在線監測系統通過計算機遠程集中控制完成對放射性廢液衰變池液位和射線強度的連續在線監測。隨著衰變池液位從低到高，然后再從高到低，以此循環變化和使用，本線監測系統依據采集到的同步變化數據，自動完成對衰變池各個階段的提示和報警，自動計算衰變池的衰變到期日期及記錄衰變池的排放時間，并永久保存衰變池每次使用、排放及射線強度變化的詳細歷史記錄。詳細歷史記錄不可篡改，以備排放單位自查和政主管單位在監督時的抽查。以達到規范管理，加強監督，保護環境的目的，實現人與之然和諧共生!
本在線監測系統同時采集衰變池的液位和射線強度數據，通過對采集數據的加工處理，系統以文本、數字、動態圖形曲線、動態圖形符號、動態顏色的方式向管理人員展示衰變池的液位和射線變化信息。軟件簡單、易操作，形象易懂、全自動化、數據不可篡改的特點是醫院、其他放射性廢液排放單位及行政主管單位的好幫手。

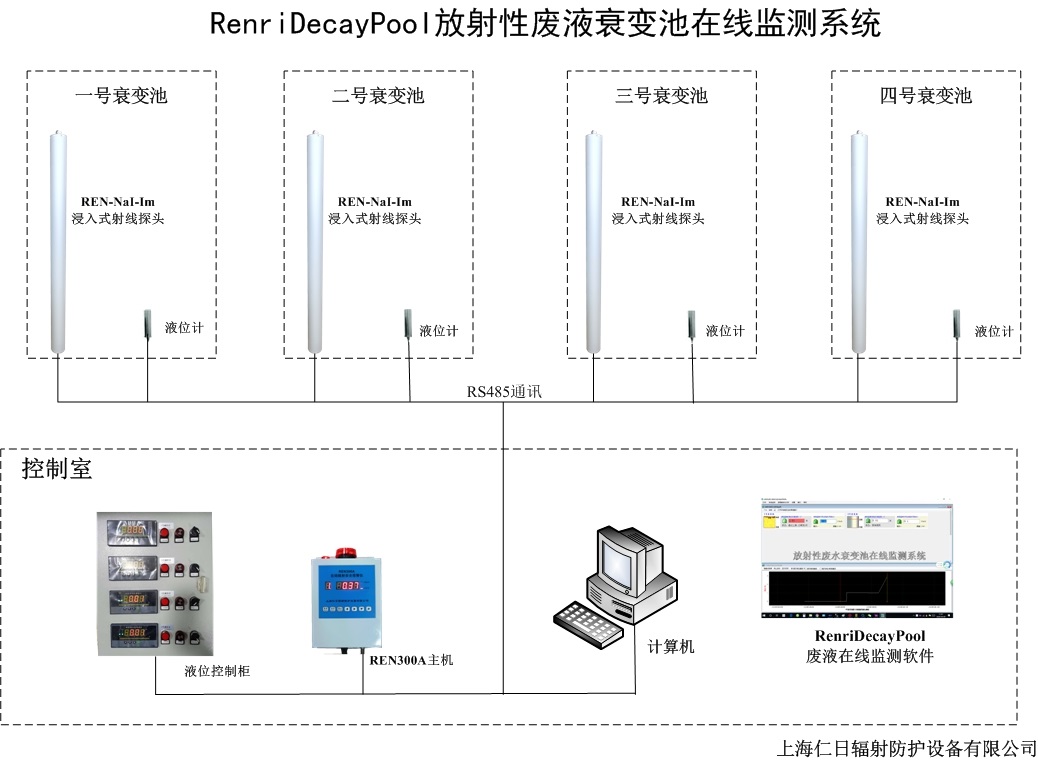

     本系統是以工控機或商業臺式計算機作為上位機，以若干液位測控儀和若干REN300在線輻射安全報警儀及射線探頭為下位機，通過屏蔽電纜線組成一個RS-485通訊網絡。在線監測系統軟件是整套系統的大腦，由其完成全部系統的自動化控制過程。


一、系統功能特點：
1、浸入式設計：射線探頭可長期深入廢液中進行連續監測
2、高靈敏度：采用NaI晶體作為射線探頭的探測器，具有很高的射線探測靈敏度
3、自動計算：自動計算衰變池從開始注液到排放結束的七個不同時期，并分別給出警示
4、不可篡改：海量、詳細的監測數據不可篡改，以備自查和監督抽查使用。
5、永久保存數據：可連續保持5年以上的衰變池使用、排放歷史記錄。
6、詳細記錄：每天以分鐘為單位記錄并保存衰變池的液位及射線強度數據。
7、簡單易懂：軟件操作一鍵完成，以文本、數字、曲線、圖形的方式多維展示數據

二、REN300A在線輻射安全報警儀主機
（一）REN300A主機特點:
1、采用高速嵌入式微處理器、LED顯示、人性化輸入。
2、一個主機最多可下掛5個x、γ、中子射線探頭;發生異常時有故障指示。
3、多種輸出和輸入接口，可與X-Ray或鉛門等聯鎖。
4、掛壁式主控箱、安裝方便。
5、通訊方式：
主機和探頭：標準RS485/232接口，MODBUS通信協議 傳輸距離可達800米;
主機和其它裝置：串口或網口(選配)輸出到計算機或其它裝置。
6、為RenriDecayPool放射性廢液衰變池在線監測系統提供輻射射線數據


（二）REN300A主機控制器技術指標：
     1、顯示方式：LED顯示（多探頭時，分時顯示）。
2、探頭配置：可與REN系列探頭連接, 最多可連接5個探頭。
     3、顯示單位： μSv/h 或 mSv/h
     4、狀態指示：正常/過載/故障。
     5、報警方式：聲、光同時報警方式，也可外接多個報警燈,或輸出有源或無源開關信號。
     6、報警閾值: 2.5uSv/h(出廠默認),且自行可調。
     7、使用環境： 溫度-20℃～+50℃。
     8、相對濕度：(在35℃溫度下) ≤90％ 。
     9、系統供電：市電220V標配。
     10、故障處理：具有故障自恢復功能。
11、外形尺寸：主機：280×220×92(不含底座);

三、REN-NaI30-Im浸入式高靈敏度射線探頭
    1、測量射線類型：X、γ射線
2、探測器：Φ30×25mm NaI(TI)晶體管探測器
3、探測方式: 浸入液體中進行長期連續監測
4、測量范圍：0.01～1000μSv/h
5、靈敏度：1μSv/h>350CPS
6、刷新周期：1s
7、相對固有誤差：≤±10%
8、能量范圍：20 keV～3 MeV
9、通訊：標準RS485/RS232;MODBUS通信協議
9、其他功能：防水處理達到IP67
10、電源：市電220V或標配12V開關電源
11、使用環境：溫度-10℃～+50℃、相對濕度(在35℃溫度下)≤90％
12、探頭外型尺寸：φ70×1000mm
13、與REN300A主機配套使用

四、投入式液位變送器
（一）用途與特點：
 型投入式液位變送器（也稱靜壓式液位變送器）選用帶防腐膜片敏感組件，將芯片裝入一個不銹鋼（或PVC）殼體內，頂部的鋼帽起保護傳感器膜片的作用，同時使液體流暢地接觸到膜片。該產品用特制的防水中空電纜使感壓膜片的背壓腔與大氣良好相通，測量液位不受外界大氣壓變化的影響，測量準確，長期穩定性好，并具有優良的密封及防腐性能，可直接投入水、油等液體中長期使用。PVC材料的外殼及電纜可測量多種防腐蝕性液體。 
（二）技術指標
1、量程：0-5米 
2、輸出選擇：4～20mA 
3、過載：1.5倍 
4、測量介質：與不銹鋼或PVC兼容的介質。 
5、工作溫度：-20～85℃ 
6、精度：0.1級，0.25級，0.5級 
7、電源：24VDC 
8、防護等級：IP68

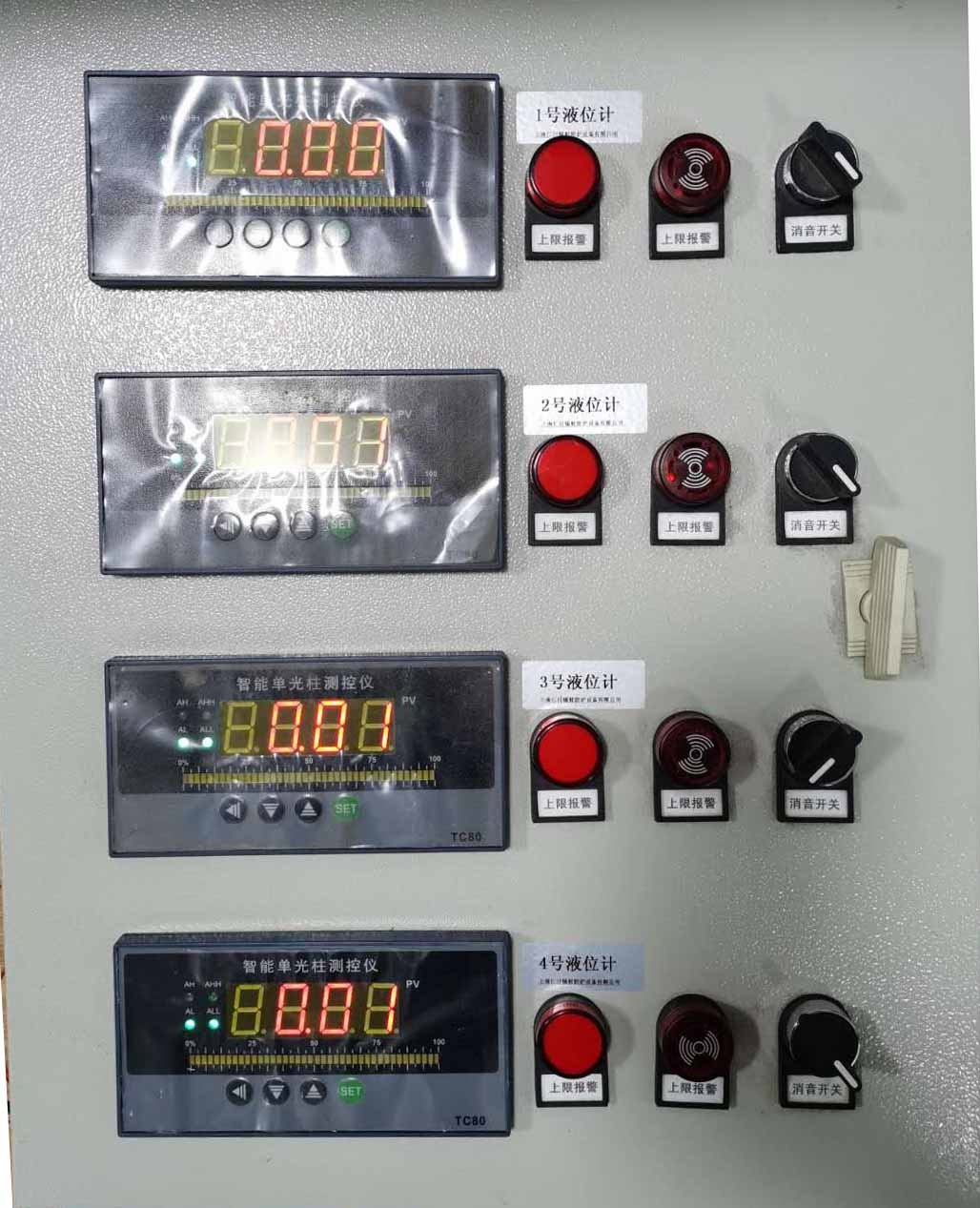

五、定制液位計控制柜
 控制柜內部嵌入有多個液位變聲器控制主機，該主機能實時采集液位變送器的數據，并更加設定的報警閾值給出 上下限閾值聲光報警的功能
控制柜內的液位變送器控制主機與REN300A主機及計算機儀器組成一個485網絡系統


六、RenriDecayPool放射性廢液衰變池在線監測軟件
本在線監測系統同時采集衰變池的液位和射線強度數據，通過對采集數據的加工處理，系統以文本、數字、動態圖形曲線、動態圖形符號、動態顏色的方式向管理人員展示衰變池的液位和射線變化信息。軟件簡單、易操作，形象易懂、全自動化、數據不可篡改的特點是醫院、其他放射性廢液排放單位及行政主管單位的好幫手。

（一）系統特點
1、監測過程實現全自動24小時連續監測
該監測過程由計算機，智能化儀表和光電執行部件構成，全過程以計算機作為控制大腦，只需預先設置好合適的參數就能自動完成監測過程的數據采集、聲光報警、報警連鎖等功能。該系統一天24小時，一年365天連續監測運行 。
2、能存儲5年以上的歷史數據
系統中的多個射線與液位計探頭每天每時刻都在連續運行，這些海量數據通過系統的處理后，能在保證系統穩定運行的前提下存儲至少可連續保持5年以上的衰變池使用、排放歷史記錄。
3、自動計算
監測軟件自動計算衰變池從開始注液到排放結束的七個不同時期，并分別給出警示
4、數據不可篡改：
海量、詳細的監測數據保存在數據庫中不可篡改。由于其數據量巨大，且輻射監測數據與液位變化數據具有內在的邏輯關系，使得其數據具有不可 篡改性。存儲的歷史可提供 企業自查和行政主管部門的監督抽查。
5、操作簡便、實用性強
控制軟件人機界面十分友好，所有的操作只需在一個控制面板上就可一鍵完成，簡單易用，實用性強。系統以文本、數字、曲線、圖形的方式多維展示數據，使枯燥的數據變動簡單易懂，一目了然。
6、技術的進性
輻射監測量除全部實現數字遠程監測外，在技術手段的選擇上，使用 "Microsoft.net解決方案"、"C#"、"三層結構"和"面向?qū)ο? 等比較成熟而又有發展前途的先進技術，保證整套系統在一定時期內的技術領先。

（二） 運行環境說明
1、操作系統：Microsoft Windows10
2、程序運行環境：Microsoft .NET  Framework 4.0
3、數據庫：Microsoft  Sql Server 2008 Express
4、支持軟件：Microsoft Office 2010

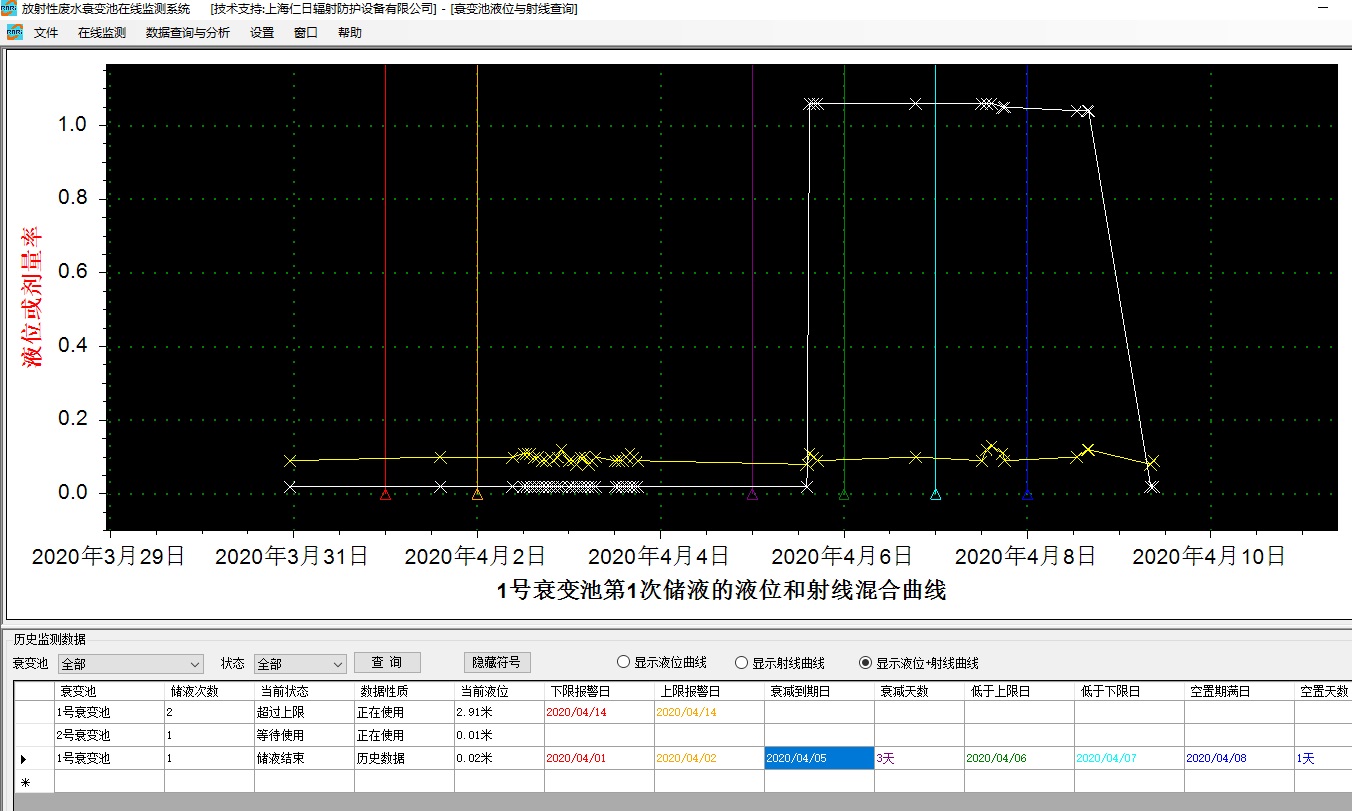

（三）軟件運行時的部分界面
